KOCIOŁ AUTOMATYCZNY NA WĘGIEL
DRACO

Serie 35 75 150

Stalowy kocioł jednopaleniskowy z automatycznym ślimakowym podajnikiem paliwa

KLASA 5           -  model: 35, 75, 150

EKOPROJEKT   -  model: 35, 75, 150

KLASA EFEKTYWNOŚCI ENERGETYCZNEJ

                           -  model: 35 - B  75 - B   150 - B


Zdjęcia produktów mają charakter wyłącznie informacyjny.

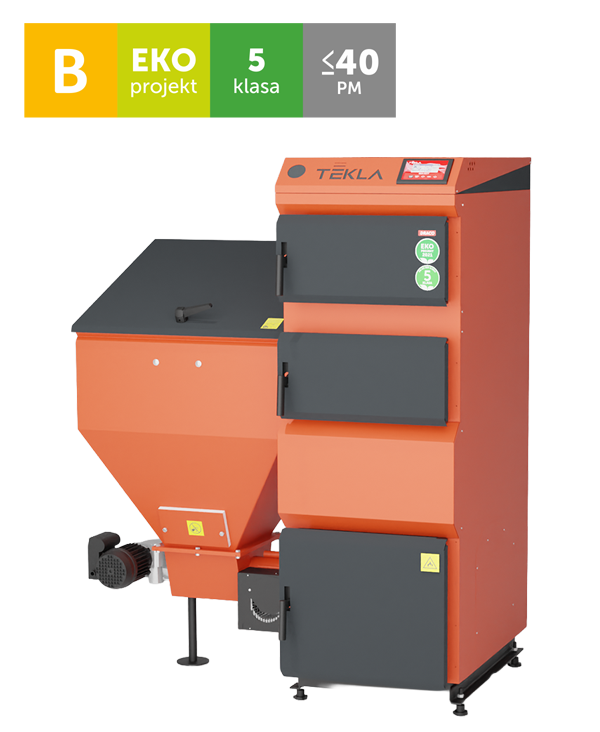

Prezentowany model kotła DRACO 35

Zapytaj o produkt
MOC: 35 kW
MATERIAŁ: Stal
PALNIK Żeliwny palnik retortowy
PALIWO Eko groszek
STEROWNIK: SELECT

3D

Opis

Sprawdzony od wielu lat na rynku kocioł DRACO wyposażony jest bardzo efektywny wymiennik wykonany z wysokiej jakości, atestowanej stali o grubości 8 mm. Duży otwór rewizyjny w górnej części wymiennika pozwala na łatwe i szybkie czyszczenie. W kotle zainstalowane jest trwałe, żeliwne palenisko retortowe, do którego paliwo podawane jest z zasobnika za pomocą podajnika ślimakowego. Prawidłowe funkcjonowanie  zapewnia regulator elektroniczny z dużym, czytelnym ekranem LCD. Kocioł w standardzie posiada dwa systemy zabezpieczenia przed cofnięciem się żaru do zasobnika paliwa.

Kotły serii DRACO  posiadają 5 KLASĘ według Normy PN EN 303-5:2012
PN EN 303-5:2012 jest normą dotyczącą kotłów grzewczych na paliwa stałe z ręcznym
i automatycznym zasypem paliwa o mocy nominalnej do 500kW. Klasyfikuje kotły
pod względem sprawności cieplnej  oraz emisji szkodliwych substancji do środowiska.

Zalety kotła:
· 5 lat gwarancji na szczelność wymiennika kotła
· wymiennik kotła z wysokiej jakości stali grubości 8 mm (25 kW), pozostałe 6 mm
· praca w trybie pogodowym
· automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego
· możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym
· sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU­
· możliwość włączenia pracy kotła w systemie PID (3-poziomowa modulacja mocy)
· możliwość podłączenia termostatu pokojowego
· niski poziom substancji szkodliwych w spalinach

                     Draco 35               Draco 75           draco 150 wyc


 1.
Płomieniówkowo - półkowy wymiennik ciepła
 2. System katalizatorów ceramicznych i wkładów stalowych   3. Palnik retortowy z żeliwnym rusztem
4.
Stopki do regulacji poziomu kotła

Specyfikacja

DRACO 35

draco 35 wymiary

DRACO 75

draco 75 wymiary

DRACO 150
draco 150 wymiary





DRACO 35 DRACO 75 DRACO 150
A



mm




1270 1675 2150
A1 530 770 1105
A2 695 730 1035
A3 80 95 100
A4 265 385 550
A5 80 105 95
B 1020 1155 1650
B1 775 770 1150
B2 120 225 425
B3 605 640 960
C 1545* 1925 2115
C1 1290* 1685 1745
C2 1390* 1500 1880
C3 75 70 195
C4 65 50 175
C5 180 100 100



                                        * Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek.
                                     * Stopki dostępne są w kotłach o mocy do 50 kW.
                                   ** W kotle DRACO 150 – przyłącza wody grzewczej znajduje się z góry (wyjście ciepłej wody) oraz z tyłu na dole (powrót zimnej wody do kotła),
                                           w pozostałych kotłach obydwa przyłącza znajdują się z tyłu kotła (odpowiednio w górnej i dolnej jego części).

Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie kotła. W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej. Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.





                       palnik retortowy 2           palnik retortowy 1                       palnik 150 kW

                      Palnik retortowy instalowany w kotłach DRACO                                        W kotłach mocy 150 kW występuje
                                                                                                                                                                podwójny nadmuch oraz podwóje palenisko



 Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.

Schemat dedykowany do sterownika Select
schemat_1

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1.,
9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 17 - Filtr,
18 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej, T6 - Czujnik temp. c.w.u.,

  Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Select
schemat_5

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1,
9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór,
18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp c.o. 2,

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Select

schemat_7

1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny,
T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
