KOCIOŁ AUTOMATYCZNY NA PELLET
DRACO BIO D

Serie 15 22 30 40 50

Stalowy kocioł jednopaleniskowy z samoczyszczącym palnikiem na pellet

draco_d_bio_zum


Zdjęcia produktów mają charakter wyłącznie informacyjny.

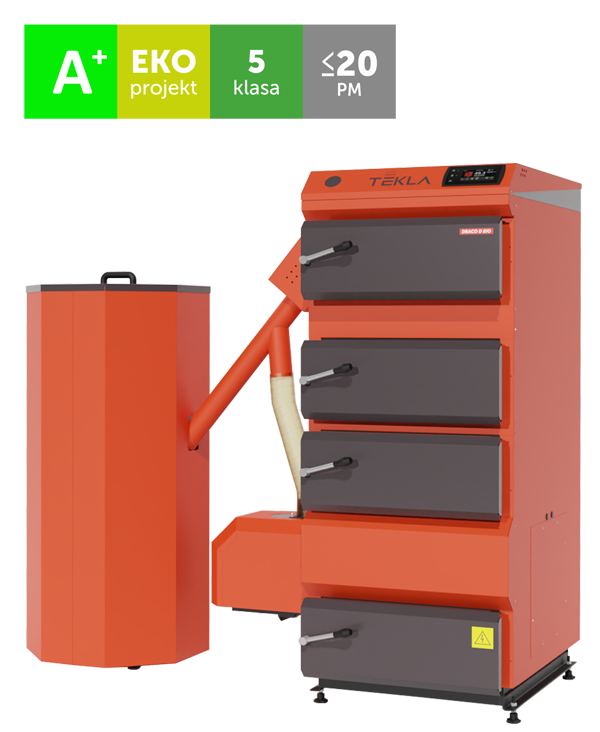

Prezentowany model kotła DRACO BIO D 22

Zapytaj o produkt
MOC: 50 kW
MATERIAŁ: Stal
PALNIK Automatyczny, samoczyszczący palnik na pelet
PALIWO Pellet
STEROWNIK: ESTYMA IGNEO TOUCH

3D

Opis

DRACO BIO D jest wiodącym modelem kotła serii BIO, którego konstrukcja oparta jest na bardzo efektywnym wymienniku jednopaleniskowym, w którym dodatkowo powiększona została powierzchnia odbioru ciepła. W kotle tym zastosowany został samoczyszczący palnik na pellet wykonany ze stali żaroodpornej, zainstalowany we frontowych drzwiach urządzenia (w modelu 50 palnik zainstalowany jest z boku wymiennika). Na ruszcie palnika znajdują się otwory zapewniające dopływ powietrza potrzebnego do spalania, dostarczanego przez dmuchawę zamontowaną bezpośrednio do mieszacza powietrza. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8 mm. Prawidłową pracą kotła steruje nowoczesny regulator elektroniczny z kolorowym, dotykowym ekranem LCD.

Wyposażenie kotła:
- samoczyszczący palnik FIREBLAST II na pellet
- automatyczna zapalarka
- system katalizatorów ceramicznych i wkładów stalowych
- sterownik Estyma Igneo TOUCH - wersja standardowa
- sterownik Estyma Igneo Slim - wersja ekonomiczna, na zamówienie
- czujnik temperatury zewnętrznej
- osprzęt do czyszczenie kotła
- stopki do regulacji poziomu kotła

 Sterowanie kotła:

touch slim
Estyma Igneo Touch
- wersja standardowa
Estyma Igneo Slim
- wersja ekonomiczna

Czytaj więcej Czytaj więcej



draco d bio wyc


 1.
Płomieniówkowo - półkowy wymiennik ciepła
 2. System katalizatorów ceramicznych i wkładów stalowych   3. Palnik serii FIREBLAST II z ruchomym rusztem
4.
Stopki do regulacji poziomu kotła

Specyfikacja

DRACO BIO D 15, 22, 30

Draco Bio D wymiar


DRACO BIO D 40, 50
Draco D Bio 50





DRACO
BIO D 15
DRACO
BIO D
 22
DRACO
BIO D
 30
DRACO
BIO D
 40
DRACO
BIO D 50
A



mm




1200  1230 1230 1880 1880
A1 470  530 530 660 660
A2 610  610 610 680 680
A3 75  75  75 85 90
A4 235  265  265 330 330
A5 75  75  75  85 90
A6 - - - 1180 1150
B 1170 1230 1350  995 1145
B1 620  655  775  675 860
B2 190  190  190 195 190
B3 610  610  610 680 680
B4 360  360  360  - -
C 1440* 1545* 1545* 1645* 1650*
C1 1180* 1290* 1290* 1380* 1380*
C2 1500 1500 1500 1500 1500
C3 75  75 75 75 75
C4 60  60  60 60 60
C5 180 180 180  190 190
C6 1340  1340  1340 1400 1400

* Wysokość kotła można dodatkowo regulować za pomocą załączonych stopek
**Zasobnik z palnikiem połączony jest za pomocą elastycznego węża, szerokość kotła jest więc wymiarem zmiennym.
Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie z tyłu kotła.
W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej.
Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.


zbiorniki bio

Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.
Schemat dedykowany do sterownika Touch/Slim

schemat_1

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1.,
9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 17 - Filtr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp. c.w.u.,

  Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Touch/Slim
schemat_5

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1,
9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór,
18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp c.o. 2,

Przykładowy schemat instalacji z buforem.
Schemat dedykowany pod sterownik Touch/Slim
schemat_6

1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Bufor, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar, 9 - Ogrzewanie c.o 2,
10 - Zawór zwrotny, 11 – Pompa ładująca, 12 -Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Odpowietrznik automatyczny, 18 - Manometr, 19 -Zawór termostatyczny lub siłownikowy tylko z Touch + moduł mini, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. bufora (góra) T3 - Czujnik temp. bufora (dół) T4 - Czujnik temp. c.w.u, T5 - Czujnik temp.zewnętrznej, T6 - Czujnik temp. c.o. 1,
T7 - Czujnik temp. c.o. 2, T8 - Czujnik temp. kotła,

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Touch/Slim
schemat_7


1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny,
T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
