KOCIOŁ AUTOMATYCZNY NA PELLET
DRACO D BIO

Serie 15 22 30 50

Stalowy kocioł jednopaleniskowy z samoczyszczącym palnikiem na pellet


KLASA 5
           -  model: 15, 22, 30, 50
EKOPROJEKT   -  model: 15, 22, 30, 50
PYŁY PM ≤ 20   -  model: 15, 22, 30, 50

 KOCIOŁ PELLETOWY O PODWYŻSZONYM
 STANDARDZIE - MODEL: 15, 22, 30, 50


Zdjęcia produktów mają charakter wyłącznie informacyjny.
Prezentowany model kotła DRACO D BIO 22

Zapytaj o produkt
MOC: 15, 22, 30, 49 kW
MATERIAŁ: Stal 8 mm
PALNIK Automatyczny, samoczyszczący palnik na pelet
PALIWO Pellet
STEROWNIK: ESTYMA IGNEO TOUCH

3D

Opis

DRACO D BIO jest wiodącym modelem kotła serii BIO, którego konstrukcja oparta jest na bardzo efektywnym wymienniku jednopaleniskowym, w którym dodatkowo powiększona została powierzchnia odbioru ciepła. W kotle tym zastosowany został samoczyszczący palnik na pellet wykonany ze stali żaroodpornej, zainstalowany we frontowych drzwiach urządzenia (w modelu 50 palnik zainstalowany jest z boku wymiennika). Na ruszcie palnika znajdują się otwory zapewniające dopływ powietrza potrzebnego do spalania, dostarczanego przez dmuchawę zamontowaną bezpośrednio do mieszacza powietrza. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8 mm. Prawidłową pracą kotła steruje nowoczesny regulator elektroniczny z kolorowym, dotykowym ekranem LCD.

Wyposażenie kotła:
- samoczyszczący palnik FIREBLAST II na pellet
- automatyczna zapalarka
- system katalizatorów ceramicznych i wkładów stalowych
- sterownik Estyma Igneo TOUCH - wersja standardowa
- sterownik Estyma Igneo Slim - wersja ekonomiczna, na zamówienie
- czujnik temperatury zewnętrznej
- osprzęt do czyszczenie kotła
- stopki do regulacji poziomu kotła

 Sterowanie kotła:

touch slim
Estyma Igneo Touch
- wersja standardowa
Estyma Igneo Slim
- wersja ekonomiczna

Czytaj więcej Czytaj więcej



draco d bio wyc


 1.
Płomieniówkowo - półkowy wymiennik ciepła
 2. System katalizatorów ceramicznych i wkładów stalowych   3. Palnik serii FIREBLAST II z ruchomym rusztem
4.
Stopki do regulacji poziomu kotła

Specyfikacja

DRACO D BIO 15, 22, 30

Draco Bio D wymiar


DRACO D BIO 50
Draco D Bio 50





DRACO
D BIO 15
DRACO
D BIO
 22
DRACO
D BIO
 30
DRACO
D BIO 50
A



mm




1200  1230 1230 1870
A1 470  530 530 660
A2 610  610 610 610
A3 75  75  75 90
A4 235  265  265 330
A5 75  75  75  90
A6 - - - 1150
B 1170 1230 1350  1145
B1 620  655  775  860
B2 190  190  190 190
B3 610  610  610 690
B4 360  360  360  -
C 1440* 1545* 1545* 1650*
C1 1180* 1290* 1290* 1380*
C2 1500 1500 1500 1500
C3 75  75 75 75
C4 60  60  60 60
C5 180 180 180  190
C6 1340  1340  1340 1400

* Wysokość kotła można dodatkowo regulować za pomocą załączonych stopek
**Zasobnik z palnikiem połączony jest za pomocą elastycznego węża, szerokość kotła jest więc wymiarem zmiennym.
Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie z tyłu kotła.
W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej.
Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.


zbiorniki bio

Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.
Schemat dedykowany do sterownika Touch/Slim

schemat_1

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1.,
9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 17 - Filtr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp. c.w.u.,

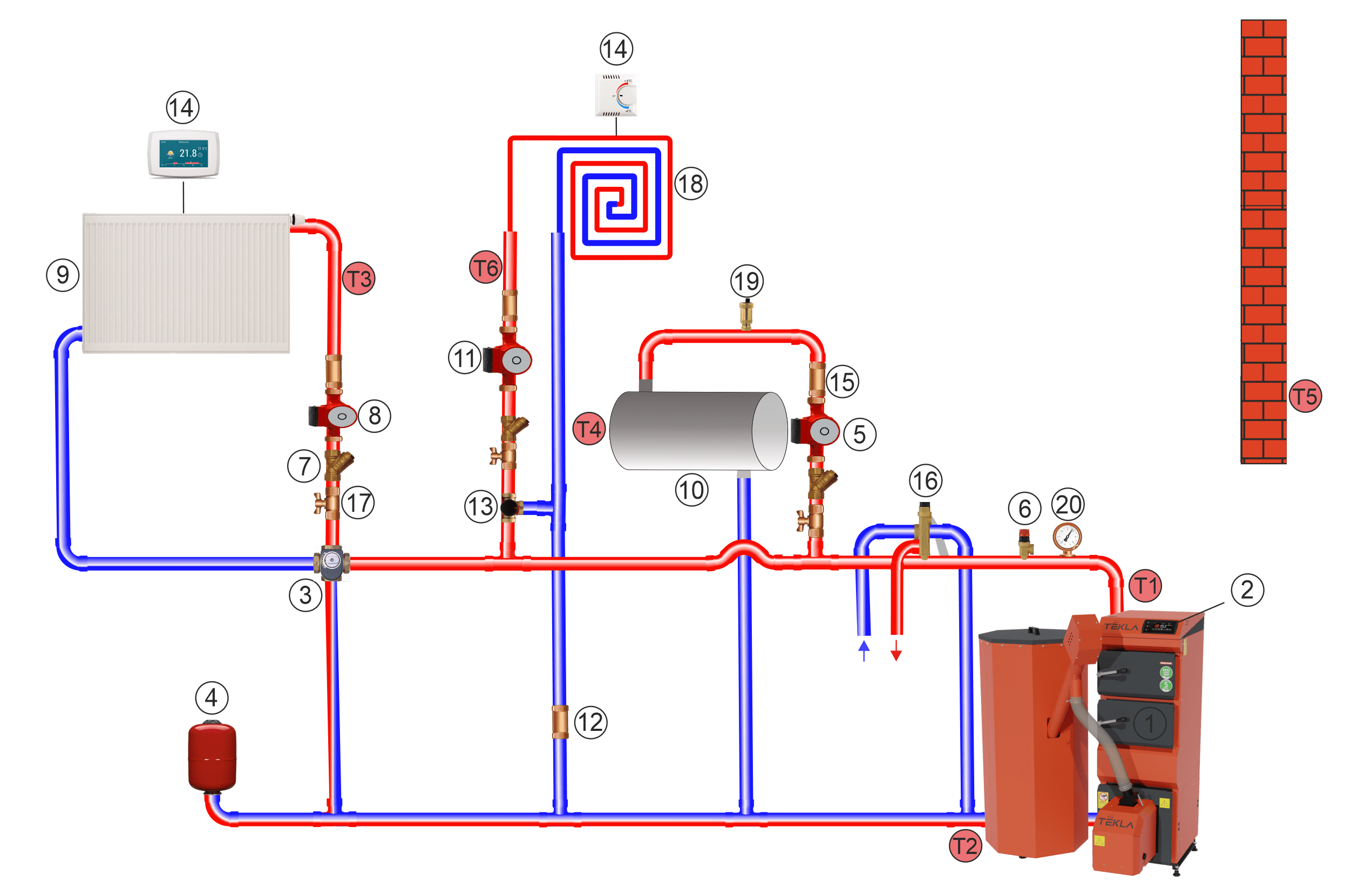

  Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Touch/Slim
schemat_5

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1,
9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór,
18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp c.o. 2,

Przykładowy schemat instalacji z buforem.
Schemat dedykowany pod sterownik Touch/Slim
schemat_6

1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Bufor, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar, 9 - Ogrzewanie c.o 2,
10 - Zawór zwrotny, 11 – Pompa ładująca, 12 -Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Odpowietrznik automatyczny, 18 - Manometr, 19 -Zawór termostatyczny lub siłownikowy tylko z Touch + moduł mini, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. bufora (góra) T3 - Czujnik temp. bufora (dół) T4 - Czujnik temp. c.w.u, T5 - Czujnik temp.zewnętrznej, T6 - Czujnik temp. c.o. 1,
T7 - Czujnik temp. c.o. 2, T8 - Czujnik temp. kotła,

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Touch/Slim
schemat_7


1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny,
T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
