Serie 8
Zdjęcia produktów mają charakter wyłącznie informacyjny.
Prezentowany model kotła MINI 8
MOC: | 8 kW |
MATERIAŁ: | Stal 5 mm |
PALNIK | Automatyczny palnik wrzutkowy |
PALIWO | Pellet |
STEROWNIK: | Estyma Igneo TOUCH |
Kocioł Mini – kompaktowe ogrzewanie na pellet
Mini to nowoczesny, automatyczny kocioł centralnego ogrzewania przeznaczony do spalania pelletu drzewnego o średnicy 6 mm. Dzięki kompaktowej konstrukcji ze zintegrowanym zbiornikiem paliwa, umieszczonym w kotle, zajmuje wyjątkowo mało miejsca – idealnie sprawdzi się nawet w niewielkich kotłowniach czy pomieszczeniach gospodarczych.
Urządzenie zostało wyposażone w samoczyszczący palnik wrzutkowy, który zapewnia wygodną i bezproblemową eksploatację. Pracą kotła steruje zaawansowany regulator Estyma IGNEO Touch – intuicyjny, dotykowy panel z kolorowym wyświetlaczem, umożliwiający łatwą obsługę i precyzyjną kontrolę parametrów ogrzewania.
Wymiennik ciepła wykonano z wysokiej jakości stali o grubości 5 mm, co gwarantuje trwałość i niezawodność na długie lata. Kocioł Mini zaprojektowany został z myślą o ogrzewaniu domów jednorodzinnych i mieszkań o powierzchni do 90 m², oferując ekonomiczne i ekologiczne źródło ciepła.
Potwierdzeniem wysokiej jakości i efektywności urządzenia są uzyskane certyfikaty: 5 klasa emisji spalin zgodnie z normą PN-EN 303-5:2021+A1:2023-05 oraz EcoDesign, co oznacza spełnienie rygorystycznych wymagań unijnych dotyczących emisji i sprawności.
Wyposażenie kotła:
- samoczyszczący palnik wrzutkowy na pellet
- automatyczna zapalarka
- katalizatory ceramiczne
- sterownik Estyma Igneo TOUCH - wersja standardowa
- czujnik temperatury zewnętrznej
- osprzęt do czyszczenie kotła
- stopki do regulacji poziomu kotła
Sterowanie kotła:
![]() |
||
Estyma Igneo Touch |
||
Czytaj więcej |

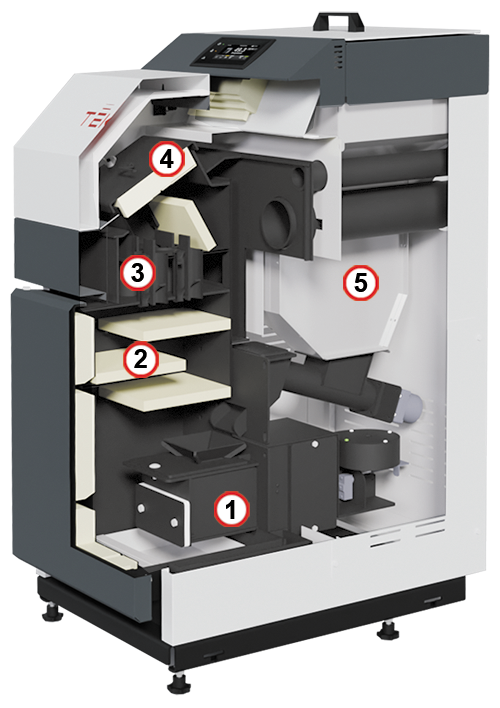

1. Palnik wrzutkowy na pellet 2. Katalizatory ceramiczne 3. Płomieniówkowy wymiennik ciepła 4. Wyczystka wymiennika 5. Zbiornik na pellet
MINI 8 | ||
A | mm |
530 |
A1 | 75 | |
A2 | 75 | |
A3 | 135 | |
A4 | 80 | |
B | 895 | |
C | 1205* |
|
C1 | 90 | |
C2 | 105 |
|
C3 | 800* | |
C4 | 895* |
* Wysokość kotła można dodatkowo regulować za pomocą załączonych stopek

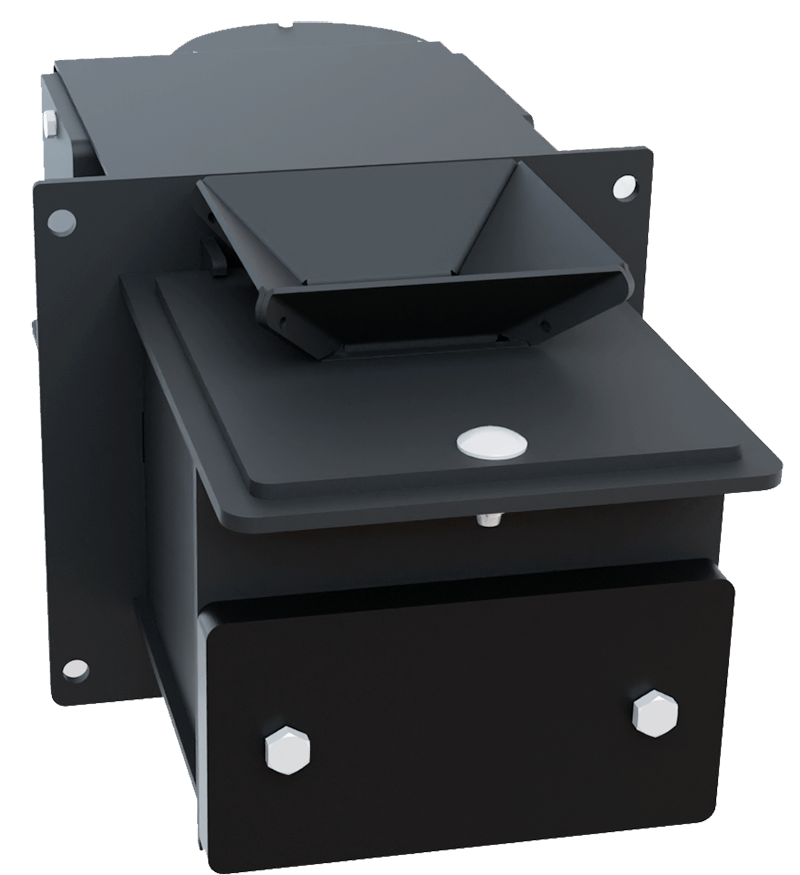

Automatyczny palnik wrzutkowy na pellet instalowany w kotle MINI

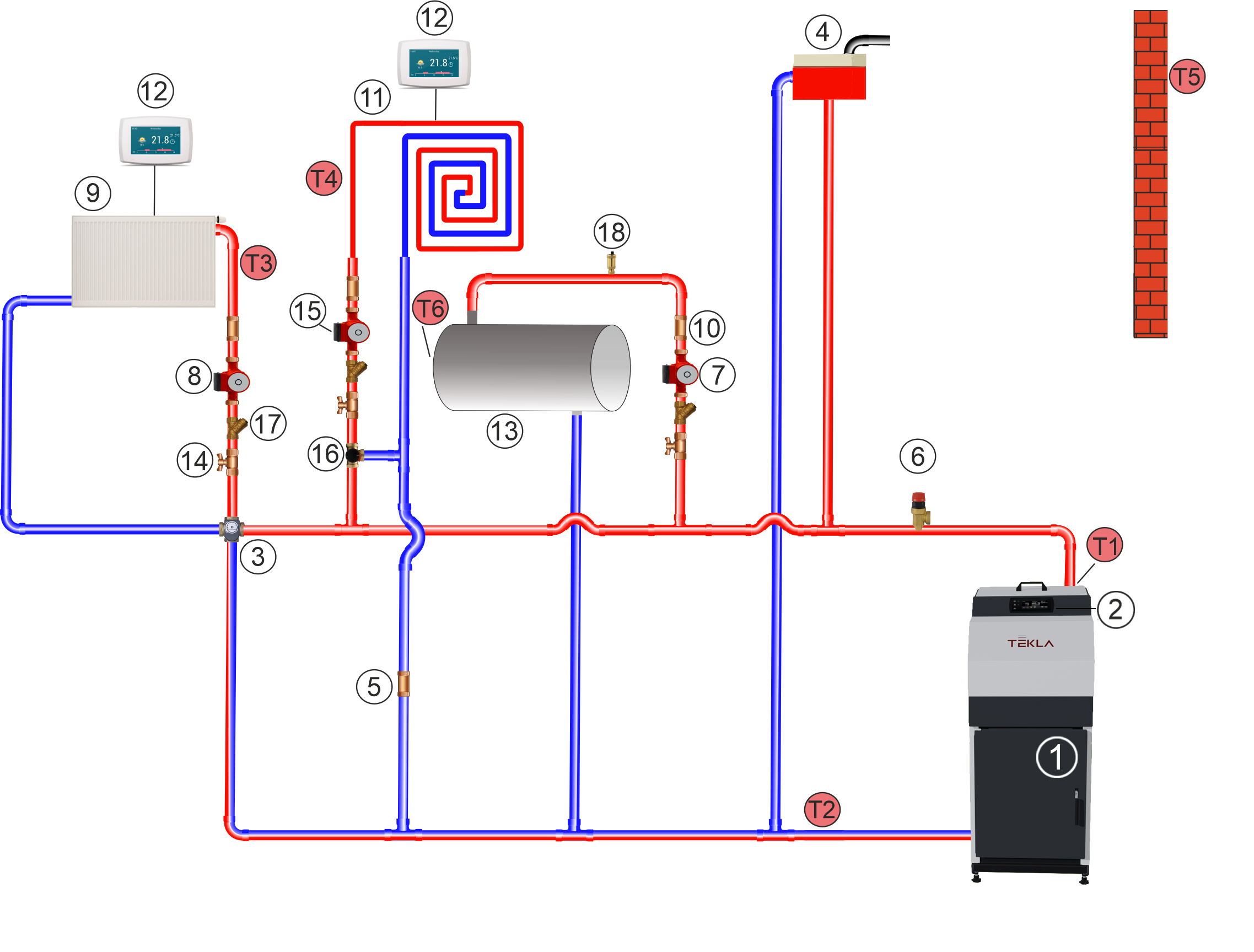

Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.
Schemat dedykowany do sterownika Touch
1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1.,
9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 18 - Filtr, 19 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp. c.w.u.

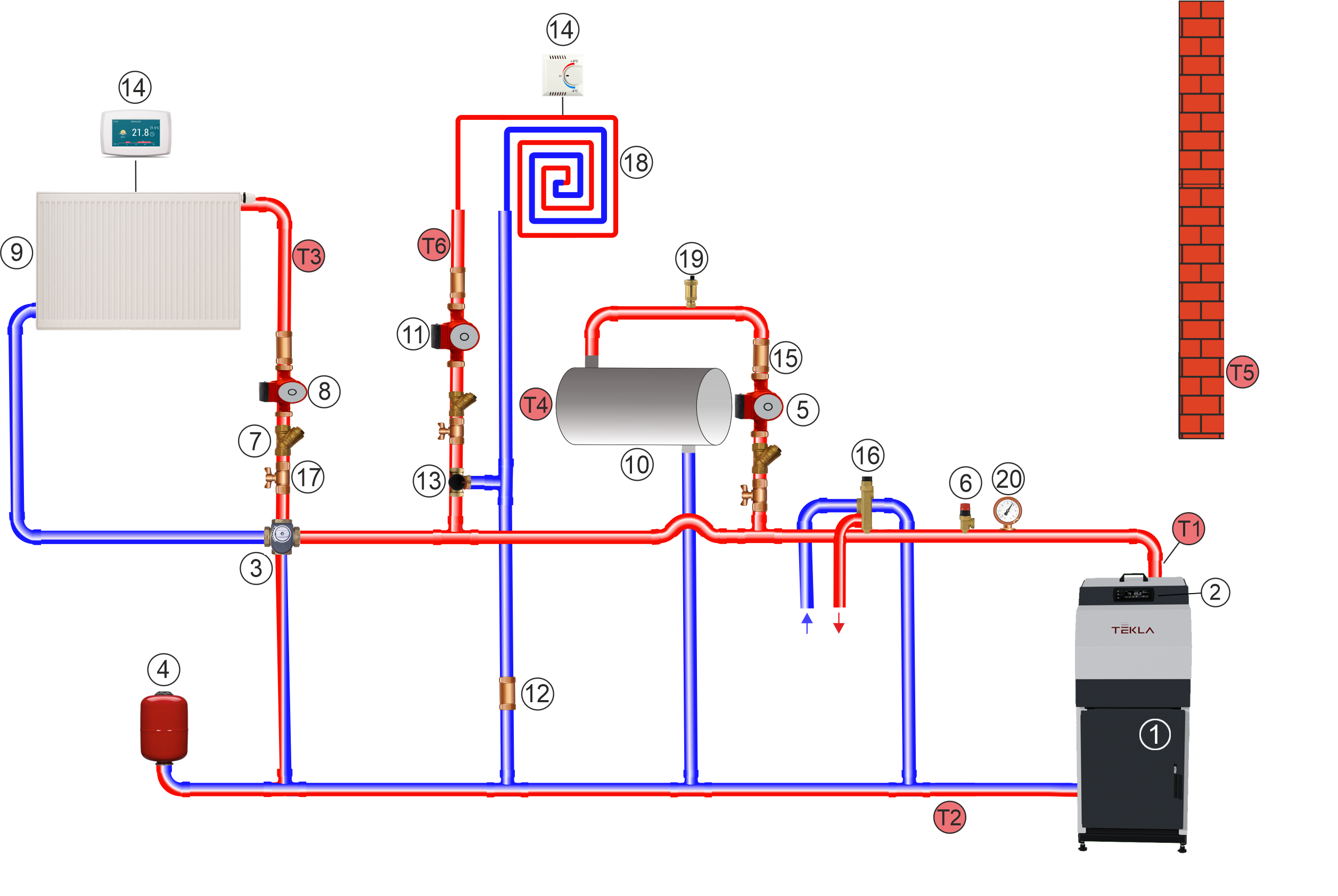

Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Touch
1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1,
9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór,
18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp c.o. 2,

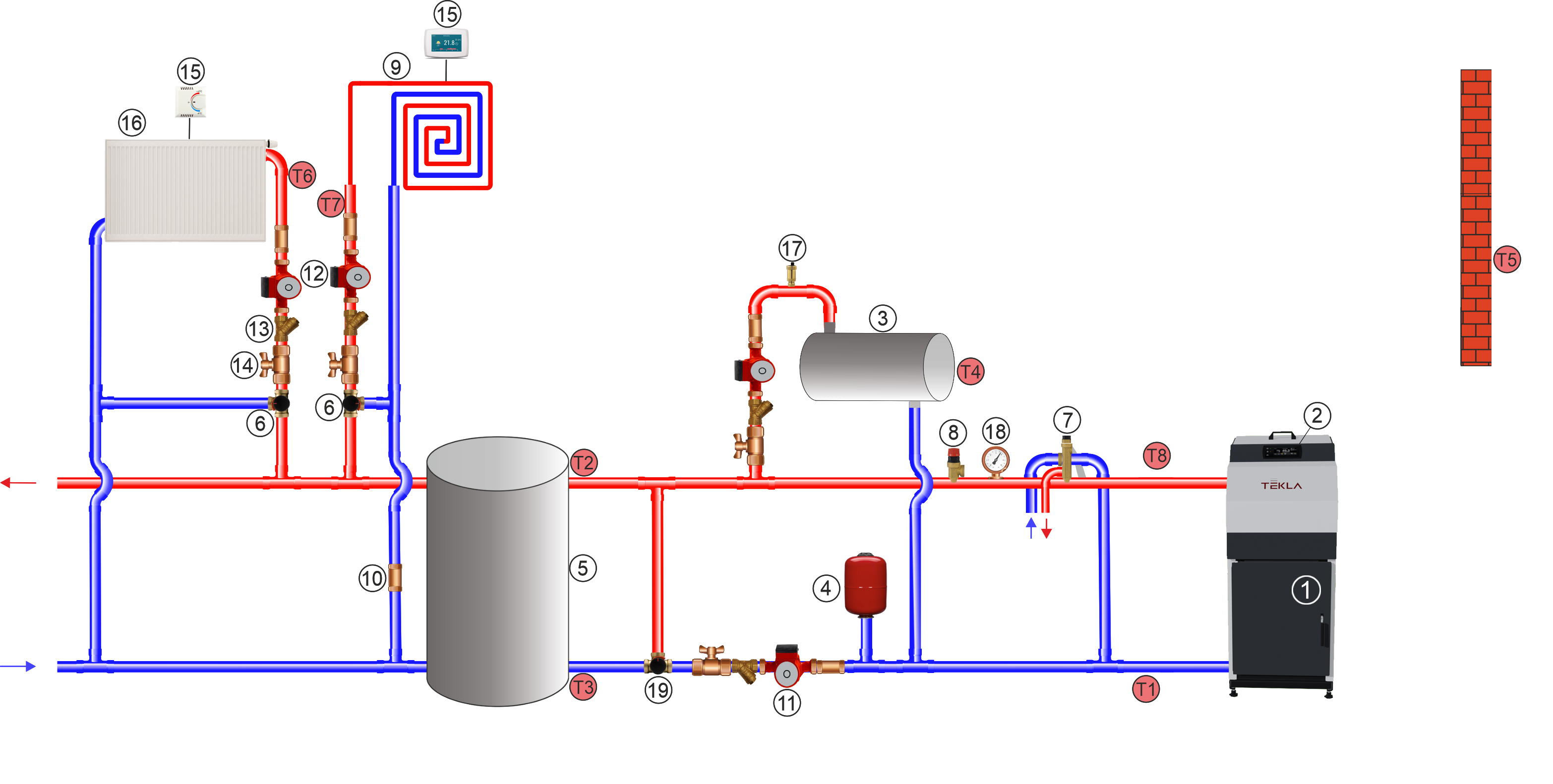

Przykładowy schemat instalacji z buforem.
Schemat dedykowany pod sterownik Touch
1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Bufor, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar, 9 - Ogrzewanie c.o 2,
10 - Zawór zwrotny, 11 – Pompa ładująca, 12 -Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o 1, 17 - Odpowietrznik automatyczny, 18 - Manometr, 19 -Zawór termostatyczny lub siłownikowy tylko z Touch + moduł mini, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. bufora (góra) T3 - Czujnik temp. bufora (dół) T4 - Czujnik temp. c.w.u, T5 - Czujnik temp.zewnętrznej, T6 - Czujnik temp. c.o 1,
T7 - Czujnik temp. c.o 2, T8 - Czujnik temp. kotła,

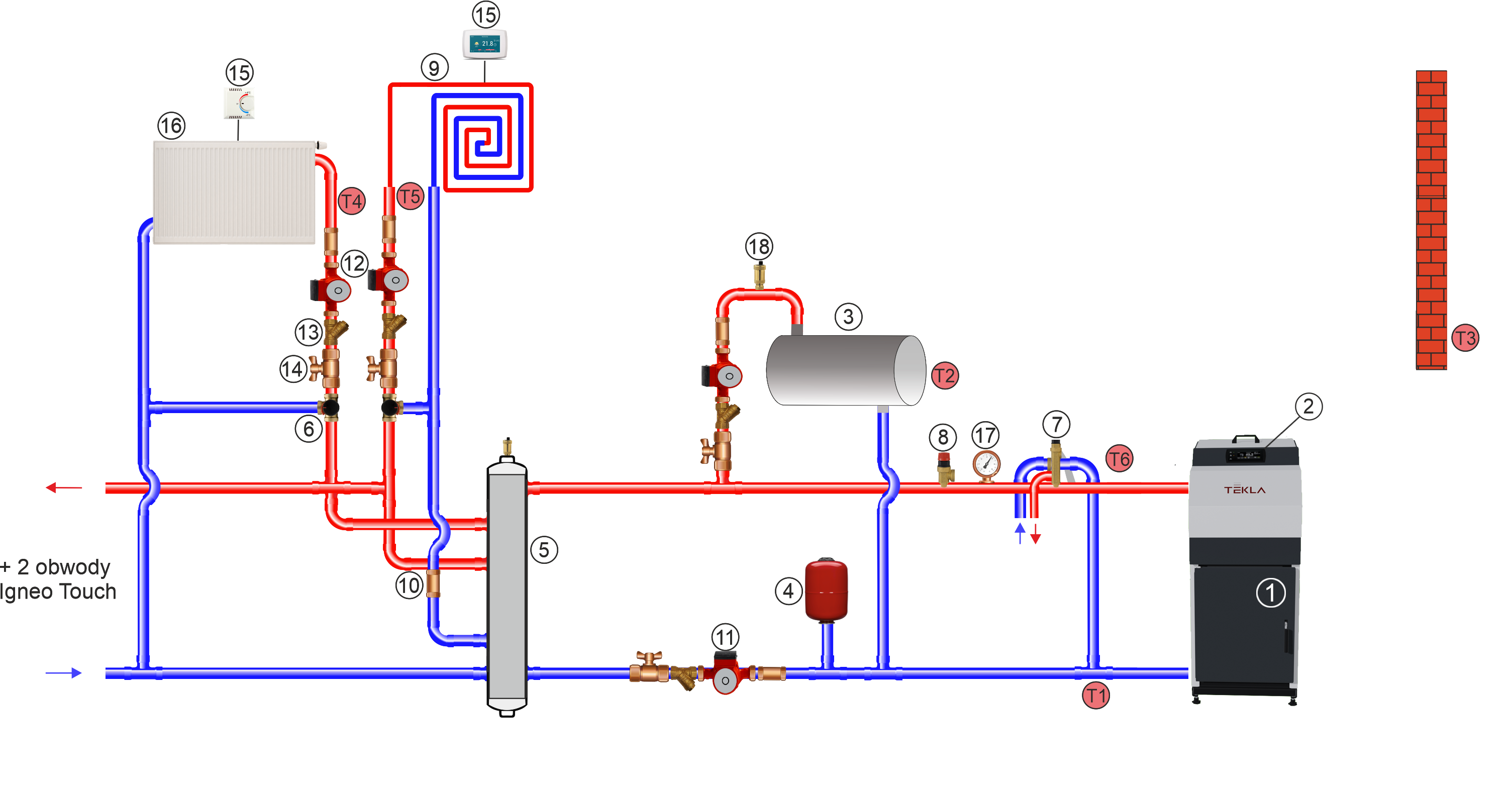

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Touch
1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny,
T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
