KOCIOŁ AUTOMATYCZNY NA PELLET
DRACO ECO

Serie 25

Stalowy kocioł z palnikiem automatycznym na granulat drzewny 6-30 mm



draco eco






Zdjęcia produktów mają charakter wyłącznie informacyjny.
Prezentowany model kotła DRACO ECO 25

Zapytaj o produkt
MOC: 25 kW
MATERIAŁ: Stal 8 mm
PALNIK Automatyczny palnik samoczyszczący ECO
PALIWO Granulat drzewny, pellet
STEROWNIK: Estyma IGNEO

3D

Opis

DRACO ECO należy do serii kotłów na biomasę, w których jako paliwo stosować można granulat drzewny o średnicy 6-30 mm. Ulepszona konstrukcja wymiennika wykonanego z blachy 8 mm zyskała dodatkową powierzchnię odbioru ciepła, co przyczyniło się do zwiększenia jego sprawności jak również obniżenia emisji tlenków i pyłów do atmosfery. Kocioł spełnia wymagania 5 klasy i ekoprojektu, a dzięki uzyskaniu niższej emisji pyłów zaliczany jest do kotłów o podwyższonym standardzie. Palnik ECO, czyli jeden z ważniejszych elementów kotła, wykonany jest z wysokiej jakości stali i posiada w standardzie układ samoczyszczący. Dzięki uniwersalnej konstrukcji wymiennika palnik może być zainstalowany z prawej lub lewej strony kotła. Prawidłową pracą urządzenia jak i instalacji grzewczej steruje, sprawdzony już od wielu lat,  modułowy regulator elektroniczny z kolorowym, dotykowym wyświetlaczem.

Wyposażenie kotła:
- samoczyszczący palnik ECO na granulat drzewny 6-30 mm
- automatyczna zapalarka
- zbiornik na biomasę pojemności 1000 l. wyposażony w system zapobegający zawieszaniu się paliwa
- system katalizatorów ceramicznych i wkładów stalowych
- sterownik Estyma Igneo TOUCH - wersja standardowa
- czujnik temperatury zewnętrznej
- osprzęt do czyszczenie kotła
- stopki do regulacji poziomu kotła

 Sterowanie kotła:

touch
Estyma Igneo Touch

Czytaj więcej



 draco_eco_wyc

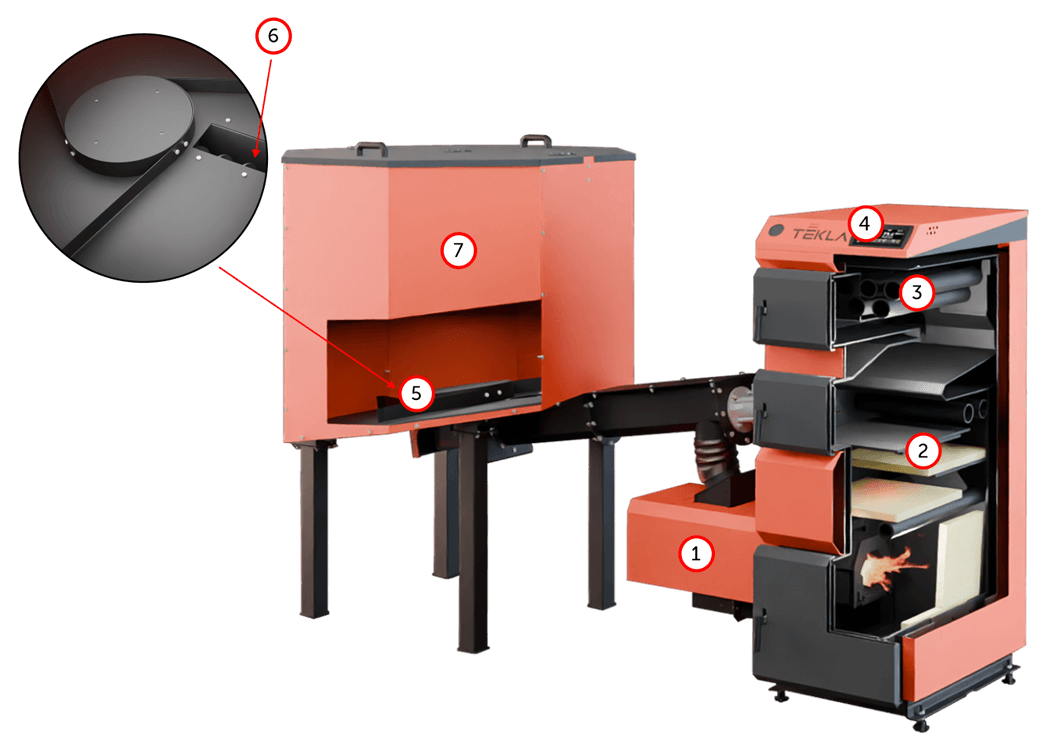

 1.
Palnik ECO na granulat drzewny
 2. System katalizatorów ceramicznych i wkładów stalowych   3. Płomieniówkowo - półkowy wymiennik ciepła
4.
Sterownik IGNEO TOUCH   5. Układ mieszający, zapobiegający blkowaniu i zawieszaniu się paliwa w zbiorniku
  6. Ślimak z przeciwzwojem do podawania paliwa  7. Zasobnik paliwa 1000 l.

Specyfikacja

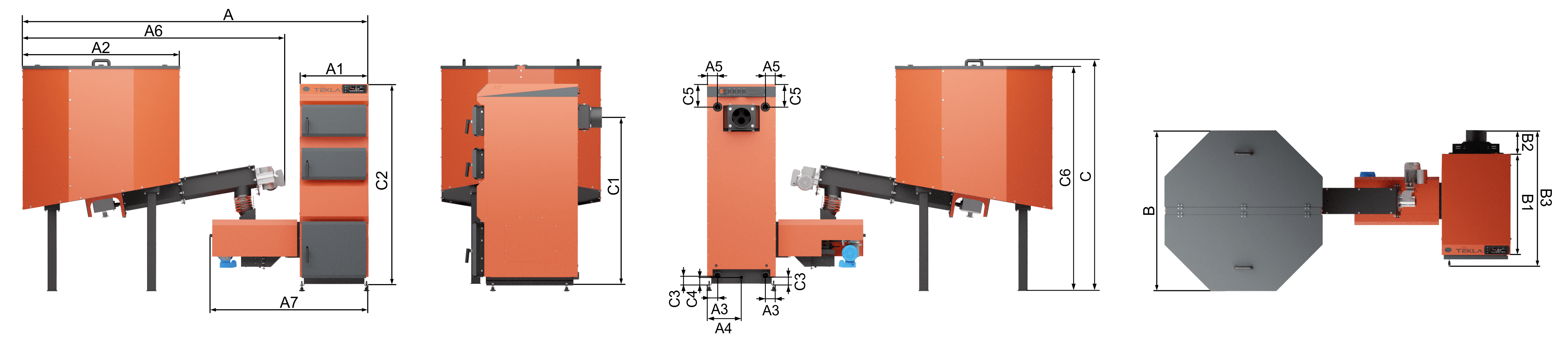

Draco Eco wymiary





DRACO ECO 25
A



mm




2600
A1 530
A2 1215
A3 80
A4 265
A5 80
A6 1970
A7 1230
B 1235
B1 775
B2 190
B3 1100
C 1710
C1 1290
C2 1545
C3 75
C4 65
C5 180
C6 1670


                              * Wysokość kotła można dodatkowo regulować za pomocą załączonych stopek
                              * Zasobnik z palnikiem połączony jest za pomocą elastycznego węża szerokość kotła również jest więc wymiarem zmiennym

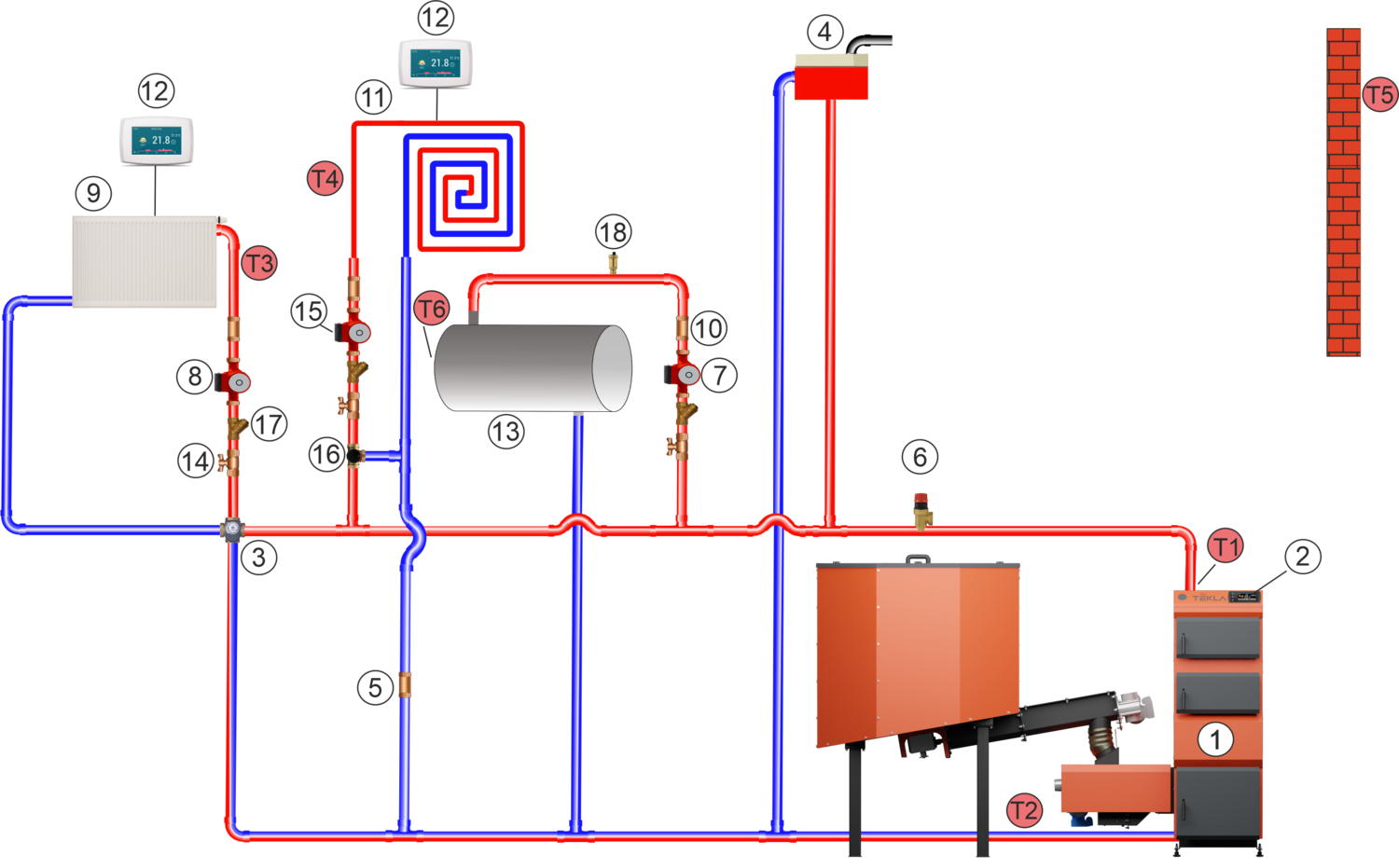

Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.
Schemat dedykowany do sterownika Touch
schemat_1

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1.,
9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 -  Zawór kulowy, 16 - Pompa c.o. 2, 17 - Zawór mieszający trzydrogowy z siłownikiem, 18 - Filtr,
19 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej, T6 - Czujnik temp. c.w.u.,

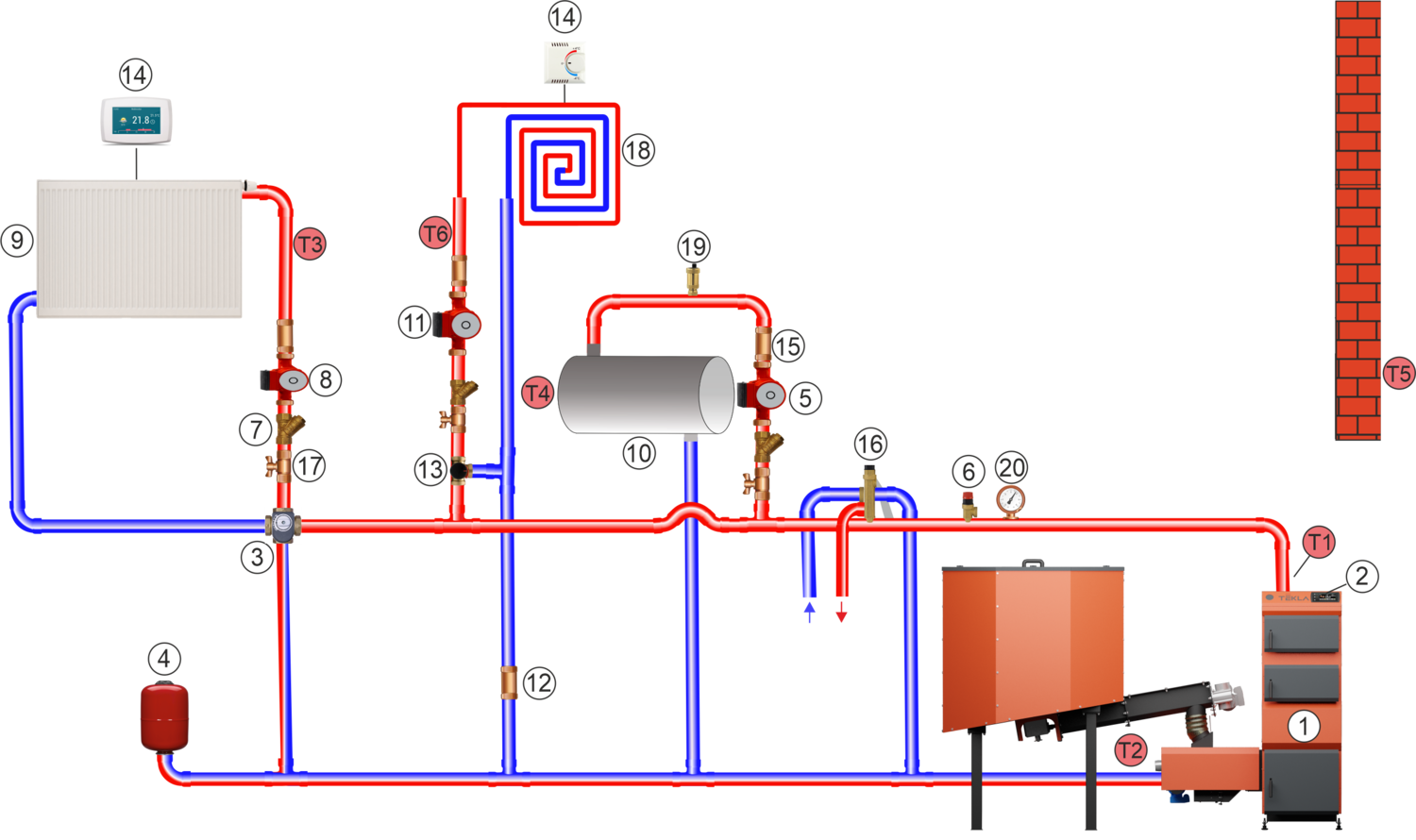

  Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Touch
schemat_2

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1,
9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór,
18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej,
T6 - Czujnik temp c.o. 2,

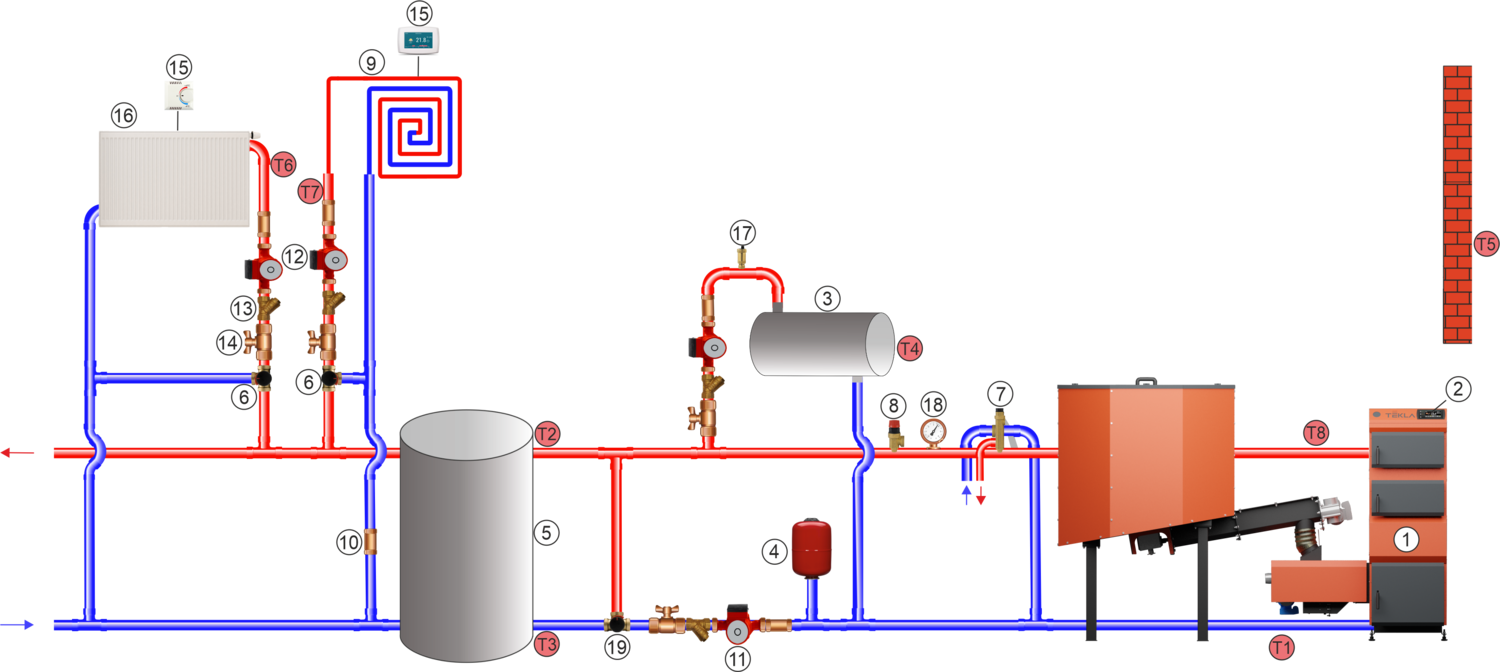

Przykładowy schemat instalacji z buforem.
Schemat dedykowany pod sterownik Touch
schemat_3

1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Bufor, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 - Zawór zwrotny, 11 – Pompa ładująca, 12 -Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Odpowietrznik automatyczny, 18 - Manometr,
19 -Zawór termostatyczny lub siłownikowy tylko z Touch + moduł mini, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. bufora (góra) T3 - Czujnik temp. bufora (dół) T4 - Czujnik temp. c.w.u,
T5 - Czujnik temp.zewnętrznej, T6 - Czujnik temp. c.o. 1, T7 - Czujnik temp. c.o. 2, T8 - Czujnik temp. kotła,

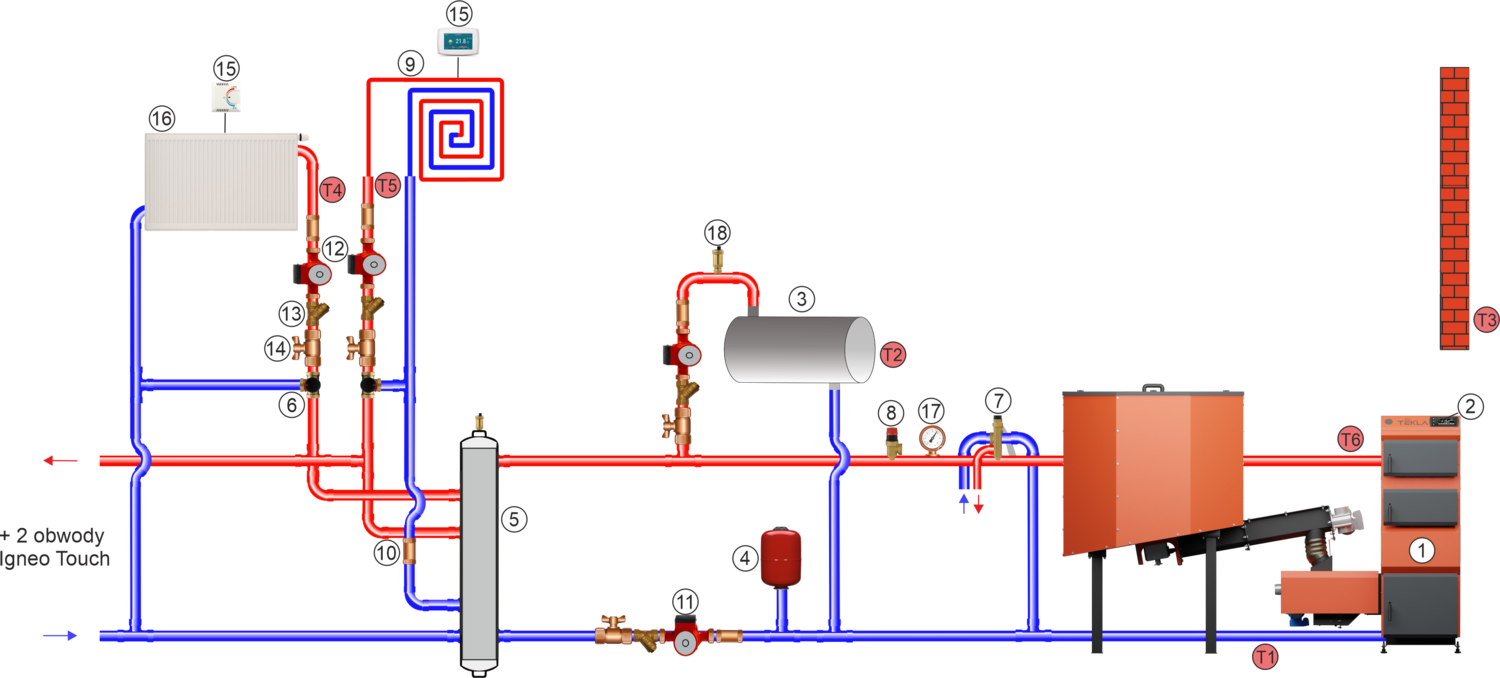

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Touch
schemat_4


1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar,
9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny,
T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
